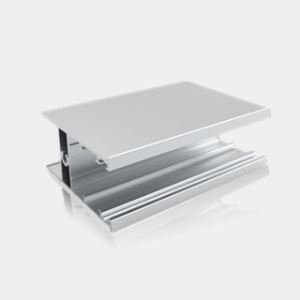

首铝隔热铝型材

  首铝隔热铝型材简要说明：

冶炼：关键原料AL99.70左右铝锭（GB/T1196）添加铝硅铝合金锭、镁锭加温冶炼、冶炼溫度为730℃~750℃、开展拌和、精练、打渣等工艺流程。

锻造：选用同水准密排顶锻造工艺，应用不一样的结晶器，制造出不一样直徑规格型号的铝锭。

浇铸匀称化：选用575℃隔热保温6钟头迅速制冷。

挤压成型：铝锭加温到450℃上下，选用要求的磨具，用连续挤压机挤压成型出规格型号的铝型材，并极速风冷式或水冷散热，矫直、锯切、装框。

时效性：选用190℃~195℃隔热保温3.5钟头上下，随后选用强制性风冷式的加工工艺。

阳极氧化处理（上色）：以铝板材为阳极氧化，放置锂电池电解液中接电源，阳极氧化造成氧原子、氧原子有较强的还原性，在铝板材表层转化成一层特性优质的Al2O3保护层厚度，上色选用电解法上色加工工艺，将金属材料电离（镍电离、亚锡电离）添充到Al2O3保护层厚度中，使空气氧化膜显出不一样的色调。

封孔：选用Ni2+、F-冷封孔加工工艺。

电泳原理上漆：将历经阳极氧化处理（上色）的铝型材放进电泳槽中，接电源使丙烯酸乳液粘附在铝型材表层。

干固：将电泳原理上漆的铝型材在180+20℃溫度下，用30分鐘上下风干干固。

粉末喷漆：首铝隔热铝型材材历经铬化前解决，根据静电粉末喷涂上粉末建筑涂料。

干固：将粉末建筑涂料的铝型材在200℃溫度下烤制10分鐘。

滚齿、穿条、压合：选用穿条式加工工艺制造隔热铝型材、先制造出带槽位的铝合金型材，用专用型的滚齿机器设备在槽位上给出0.5~1.0mm深的齿来。穿进涤纶门窗密封胶条PA66—GF，用压合机器设备将两只铝合金型材复合型在一起，制造出示环保节能特性的隔热铝型材。
